Detalles del IC693PCM301L GE

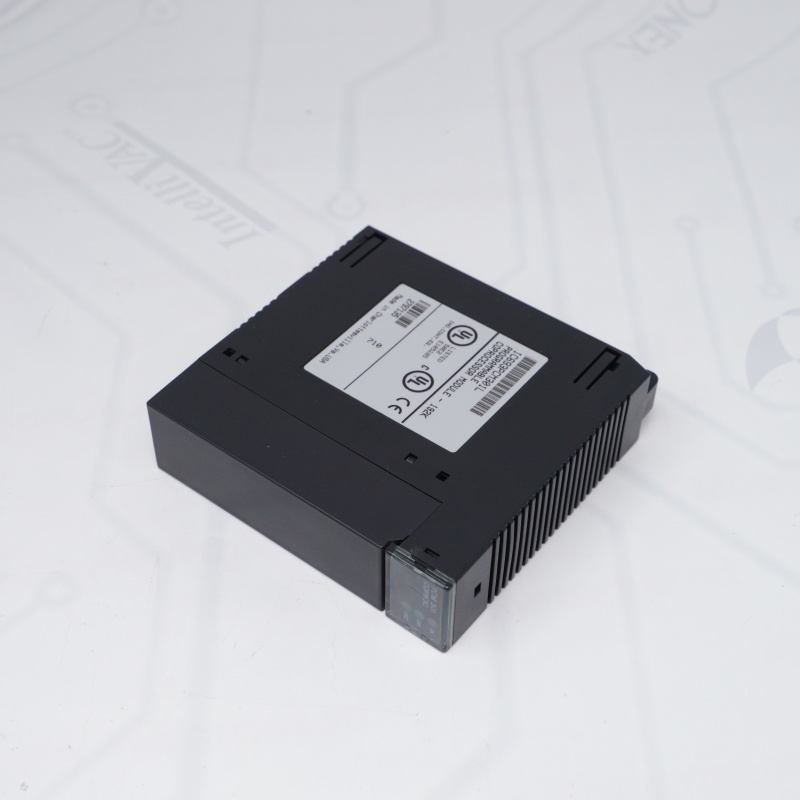

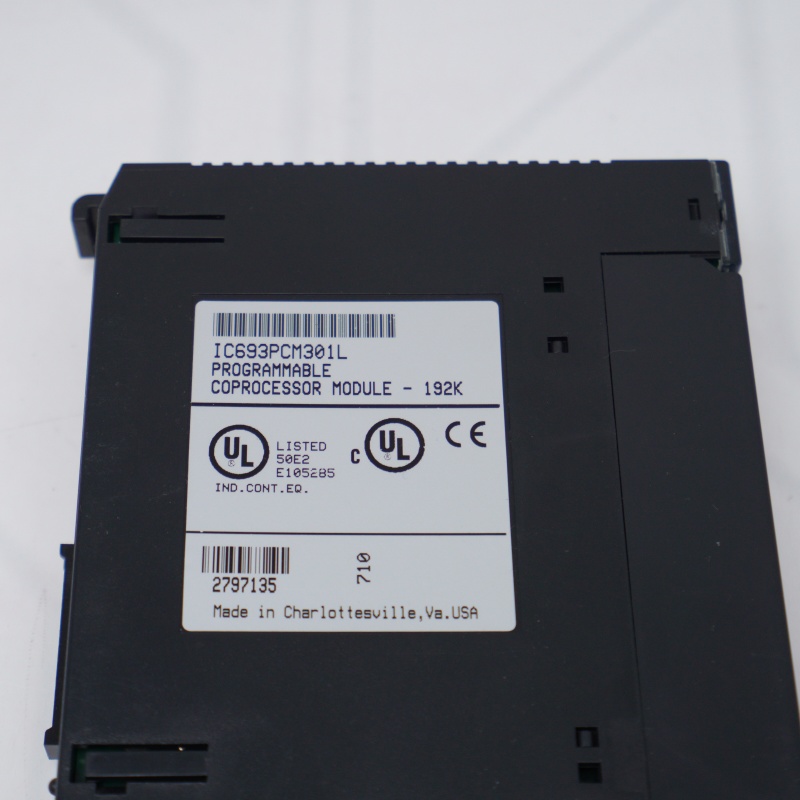

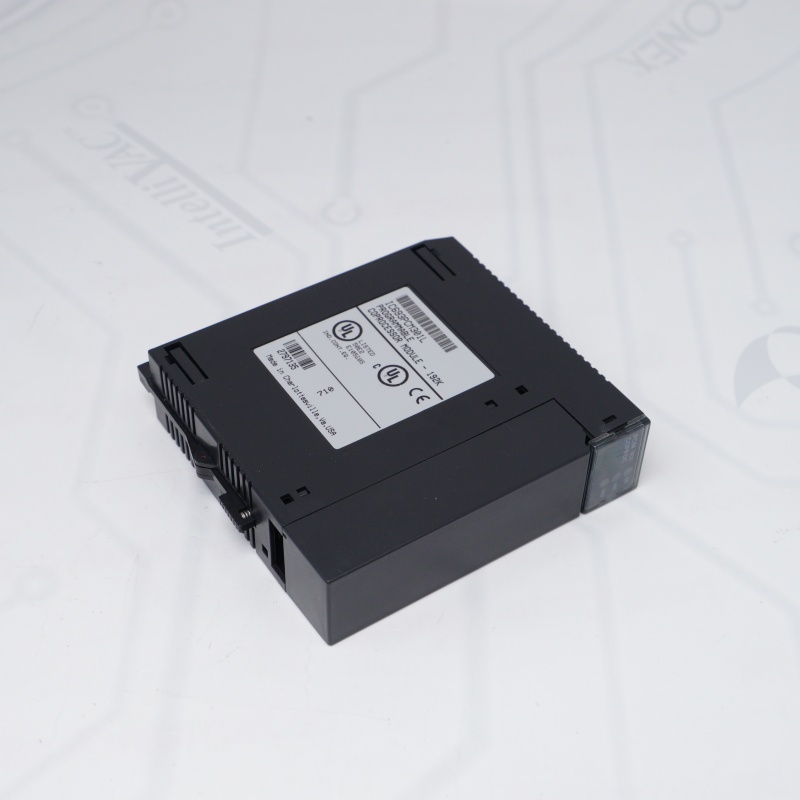

ElGE IC693PCM301Les unMódulo coprocesador programablediseñado para elSistema PLC Serie 90-30El IC693PCM301L de GE actúa como un microordenador dedicado para descargar la comunicación compleja y el procesamiento de datos de la CPU principal.
Detalles de la clave GE IC693PCM301L
Memoria GE IC693PCM301L: Capacidad total de 192 KB (de los cuales 47 KB están disponibles para programación por parte del usuario).
Puertos GE IC693PCM301L: Un conector D-shell de 25 pines (dividido internamente en dos puertos serie independientes).
Protocolos GE IC693PCM301L: Admite los protocolos Modbus RTU (Maestro/Esclavo) y CCM.
Idiomas GE IC693PCM301LProgramable mediante MegaBasic o lenguaje C.
Potencia GE IC693PCM301L: Consume 425 mA a 5 V CC.
BateríaUtiliza el paquete de baterías de litio IC693ACC301 como respaldo.
Instalación: Funciona únicamente en la placa base de la CPU (cualquier ranura excepto la ranura 1). No admite bastidores de expansión/remotos ni CPU integradas.
Si desea obtener más detalles sobre el IC693PCM301L GE, póngase en contacto conmigo sin dudarlo. Correo electrónico:sales@sparecenter.com
Aplicación clave de GE IC693PCM301L
Interfaz de dispositivos: ElIC693PCM301L GEConecta directamente al sistema PLC dispositivos de hardware ASCII, como escáneres de códigos de barras, básculas e impresoras.
Puente de protocolo: Actúa como una puerta de enlace, utilizando elIC693PCM301L GEHardware para traducir datos entre redes Modbus RTU (maestro/esclavo), CCM y PLC.
Informática a medida: Este módulo ejecuta algoritmos matemáticos complejos o de control personalizados utilizando scripts de C o MegaBasic ejecutados directamente en elIC693PCM301L GEcoprocesador.
Agregación de datos: Los sistemas industriales implementan elIC693PCM301L GEcomo maestro RTU para sondear y recopilar datos de dispositivos de campo remotos distribuidos.
¿Por qué elegir Spare Center?
Suministro de emergencia: Suministra componentes de automatización industrial raros, descatalogados y excedentes de forma inmediata durante los periodos críticos de inactividad de la planta.
Servicio de cambio: Sustituye inmediatamente el hardware defectuoso por una unidad completamente probada para eliminar los tiempos de espera para la reparación.
Reparación a nivel de componentesUtiliza ingenieros especializados para reparar placas de circuitos dañadas y realizar pruebas de carga de varios días en condiciones simuladas.
Garantía de 12 meses: Cubre las piezas de hardware con una estricta e innegociableGarantía de 12 mesesperíodo para garantizar el rendimiento.
Preguntas frecuentes sobre el módulo coprocesador programable de GE
P1: ¿Cuál es la función principal del IC693PCM301L en un sistema PLC de la serie 90-30?
A1:ElMódulo coprocesador programable GEFunciona como un microordenador inteligente y programable diseñado para descargar comunicaciones seriales de alto ancho de banda y algoritmos matemáticos complejos de la CPU principal del PLC. Al ejecutar programas dedicados en MegaBasic o C de forma independiente,GE IC693PCM301LGarantiza que el tiempo de escaneo crítico de la lógica de escalera del controlador principal se mantenga rápido y sin alteraciones.
P2: ¿Qué protocolos de comunicación admite de forma nativa el módulo IC693PCM301L?
A2:De entrada, elMódulo coprocesador programable GEProporciona un soporte de hardware robusto para Modbus RTU (que opera en modos maestro y esclavo), así como para el protocolo GE Fanuc CCM heredado. Además, los usuarios pueden escribir controladores serie personalizados en C o MegaBasic, lo que permite laGE IC693PCM301Lpara comunicarse con prácticamente cualquier dispositivo periférico que contenga caracteres ASCII sin procesar, como escáneres de códigos de barras, indicadores de peso e impresoras seriales.
P3: ¿Cuáles son las restricciones de instalación de la placa base y los límites de compatibilidad de hardware para el IC693PCM301L?
A3:ElMódulo coprocesador programable GEdebe instalarse estrictamente en una placa base de CPU y puede ocupar cualquier ranura disponible excepto la ranura 1, que está reservada exclusivamente para la CPU del sistema. Además, elGE IC693PCM301LNo es compatible con bastidores de expansión, tomas de E/S remotas o placas base de CPU integradas (como los modelos CPU311, CPU313 o CPU323) debido a limitaciones de comunicación del plano posterior.
P4: ¿Cómo están configurados los puertos serie físicos en el hardware IC693PCM301L?
A4:ElMódulo coprocesador programable GECuenta con un único conector D-shell de 25 pines de alta densidad en su cara frontal. Esta única interfaz física está dividida internamente para proporcionar dos puertos serie completamente independientes (Puerto 1 y Puerto 2), ambos totalmente configurables mediante software para establecer enlaces de comunicación separados para elGE IC693PCM301Lsolicitud.
P5: ¿Qué tipo de estructura de memoria utiliza el IC693PCM301L y cómo se protegen los datos durante un corte de energía?
A5:ElGE IC693PCM301LContiene una huella de memoria total de 192 KB, proporcionando 47 KB dedicados de espacio de usuario no volátil para la ejecución de programas en tiempo de ejecución. Para evitar la pérdida de datos o la corrupción del firmware durante los apagados del sistema,GE IC693PCM301LSe basa en un paquete de baterías de litio externo IC693ACC301 conectado al plano posterior del PLC para mantener la integridad de la RAM.
